Brand Name : AMPFORT
Model Number : A121601 Series
Certification : UL
Place of Origin : Dongguan,China
MOQ : 1000pcs
Price : Negotiable
Payment Terms : T/T, Western Union
Supply Ability : 8000000 Piece/Pieces per Month
Delivery Time : 10 workdays
Packaging Details : Bulk
Name : Bolt On Down Forklift Fuse
Breaking Capacity : 125Vdc/3KA,100Vdc/6KA,63Vdc/8kA
Current Rating : 50~350A
Rated Voltage : 63VDC/100VDC/125VDC
UL : JFHR8.E470032
Application : Electric motorcycle E-bike
Aging Test : 100% aging test
Color : Red, Blue, Yellow, Green, White
Insulation Resistance : 1000MΩ min
Material : Copper and Zinc Alloy
Mounting Type : Blade Fuse
Operating Temperature : -40°C to 125°C
Size : Mini, Standard, Maxi
Type : Auto Blade Fuses
A121601 Series High Current Bolt On Down Forklift Fuse 125VDC 50A 60A 80A 100A 150A 200A 250A 300V For Short Circuit Protection

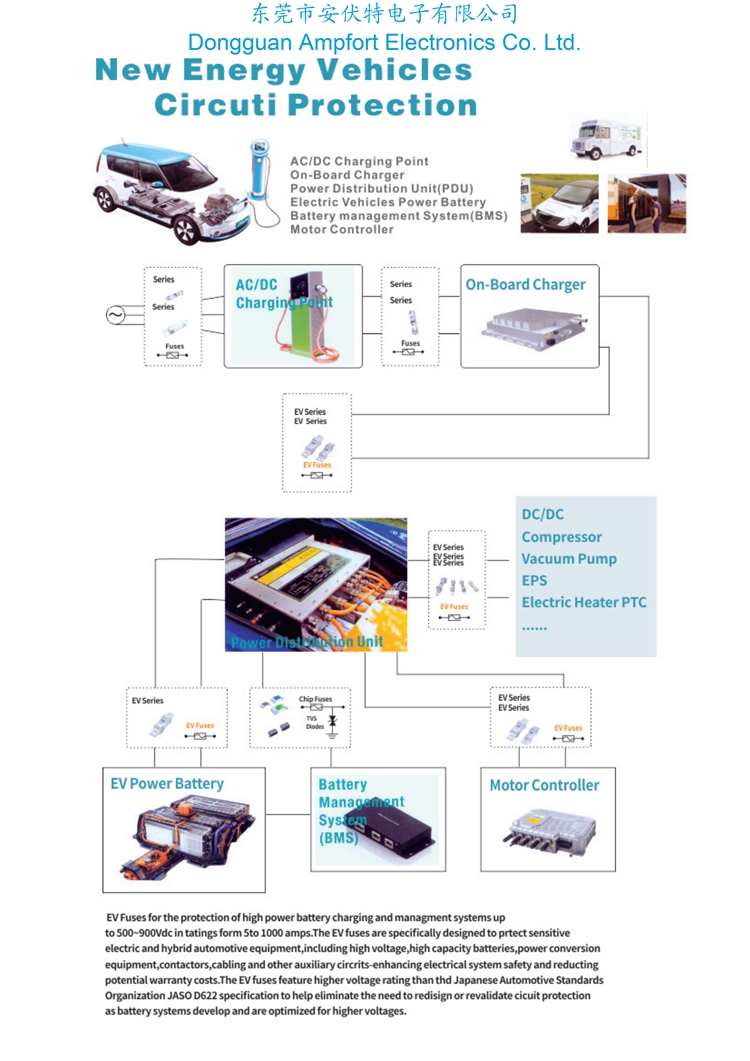

An EV (Electric Vehicle) is comprised of a number of expensive components, notably the electric motor and the battery pack. AMPFORT provides the more high standard and reliable EV fuses for the various EV Applications.Small size with high current rating for short protection High breaking capacity under 100Vdc/125Vdc RoHS compliant and Lead Free
Voltage:63VDC/100VDC/125VDC
Current: 50A ~ 350A
Breaking Capacity:
63Vdc/8000A( Self-certified)
100Vdc/6000A( Self-certified)
125Vdc/3000A
Small size with high current rating for short protection High breaking capacity under 125Vdc RoHS compliant and Lead Free
EV
HEV
Industrial Machinery(Forklift,Excavator,Bulldozer)
Garden tools
Portable energy storage
HEV
Electric motorcycle
E-bike
Voltage:125Vdc
Current: 100A ~ 500A
Breaking Capacity:125Vdc/20000A
Electrical Characteristics for Series
Electrical Characteristics | ||
% of Ampere Rating (A) | Operating | |
Min | Max | |
100% | 4h | - |
300% | - | 10s |
Ordering info
Part No. | Rated Voltage | Rated Current |
A121601-50 | 63Vdc 100Vdc 125Vdc | 50A |
A121601-60 | 60A | |
A121601-80 | 80A | |
A121601-100 | 100A | |
A121601-150 | 150A | |
A121601-200 | 200A | |
A121601-250 | 250A | |
A121601-300 | 300A | |
A121601-350 | 125Vdc | 350A |
Cross Reference
SMD Fuse
ASTM P/N | Electrical Char. | Competitor | ||||
Voltage | Current | Bussmann | Littelfuse | SIBA | Schurter | |
12 100 | 24-72Vdc | 0.25-30A | 3216FF | 437 | 154000 | USF 1206 |
12 110 | 24-72Vdc | 0.75-20A | CC12H | 469/440 | – | UST 1206 |
12 113 | 125Vac/dc | 0.25-5A | 3216LV | 466 | – | – |
06 100 | 32Vdc | 0.25-8A | 0603FA | 438 | 152000 | USF 0603 |
06 110 | 32Vdc | 1-8A | CC06H | 441 | – | – |
06 122 | 63Vdc | 0.25-1.5A | – | 438 | – | – |
PB05 | 125Vac/dc | 0.5-15A | 6125FF | 451 | 157000 | – |
PB02 | 125Vac/dc | 0.25-7A | 6125TD | 452 | 158000 | – |
A121001 | 125Vdc | 50A-125A | – | 881 | – | – |
PB06 | 125Vac/72Vdc | 20-50A | 1025HC | 456/881 | – | – |
PB07 | 72Vdc | 40A ~ 60A | – | 456SD | – | – |
1040 100 | 350Vac/250Vdc | 0.5-6.3A | 1040FA | 464 | 161000 | UMK 250 |
1040 110 | 250Vac | 1~5A | 1040TD | 462 | 160000 | UMZ 250 |
A114508 | 500Vdc/350Vac | 1~5A | – | 885 | – | – |
PV Fuse
ASTM P/N | Electrical Char. | Competitor | ||||
Voltage | Current | Bussmann | Littelfuse | SIBA | Schurter | |
HV110.PV | 1000Vdc | 1-30A | PVxxA10F | SPF | 50 215 28 | ASO |
A10gPV | 1000Vdc | 10~20A | – | SPF | – | |
AC10LgPV | 1500Vdc | 2.5/3.5/4A | PV-xxA14LF10F | SPXI | – | – |
AC10XLgPV | 1500Vdc | 2-15A | PV-xxA14LF10F | SPXI | – | – |
Cartridge Fuse
ASTM P/N | Electrical Char. | Competitor | ||||
Voltage | Current | Bussmann | Littelfuse | SIBA | Schurter | |
HV520 | 500Vac/400Vdc | 0.5~20A | S505H | 477 | – | – |
62 720 | 75Vdc | 5-63A | TCP70 | 688 | – | TGU |
MV630 | 250Vac/150Vdc | 20-50A | – | 314 | – | SUT-H |
HV660 | 500Vac/dc | 10-30A | FWH-xxA6F | 505 | 70 125 40 | A12FA 500V |
HV681 | 500Vac/dc | 10-30A | GBH-xxA6F | 231 | 189020 | SHF |
HV610 | 600Vac/dc | 0.2~12A | – | – | 7009463 | A12FA 660V |
HV620 | 1000Vac/dc | 0.2~3.15A | – | 508 | 7017240 | – |
HV110 | 1000Vac/dc | 0.44~15A | DMM-B | FLU | 50 199 06 | – |
EV/HEV Fuse
ASTM P/N | Electrical Char. | Competitor | ||||
Voltage | Current | Bussmann | Littelfuse | Mersen | PEC | |
HV150/EV105C | 500Vdc | 5A-50A | EV10 | 0HEV | – | EVFG |
EV145
A2205 A372103 A372805 | 500Vdc | 50A-500A | EV20
EV30 EV40 EV50 | 20EV | MEV50A | EVFC
EVFP |
EV108
EV148 A2201 A372101 | 800Vdc | 5A-400A | – | – | MEV70
(700Vdc) | – |
EV1010
EV1410 A2210 A4305 | 1000Vdc | 10A-500A | – | – | MEV100 | – |
![]() |
